غاز طبيعي سائل LNG ناقل شاحنة مع 10000L ~ 35000L حجم

تفاصيل المنتج

مكان المنشأ: الصين

اسم العلامة التجارية: GET/CIMC

إصدار الشهادات: ISO 9001/TS16949

رقم الموديل: سفينة الغاز الطبيعي المسال

شروط الدفع والشحن

الحد الأدنى لكمية: 2 وحدة

تفاصيل التغليف: معبأة في عارية

وقت التسليم: 90 يوم عمل

شروط الدفع: T/T، L/C

القدرة على العرض: 100 وحدة لكل 3 أشهر

احصل على أفضل سعر
تفاصيل المنتج
إبراز:

مقطورة شاحنة خزانية من 10000 لتر,مقطورة شاحنة ناقلة 35000L,10000 لتر حجم ل نصف مقطورة

,

35000L lng tank truck trailer

,

10000L Volume lng semi trailer

مادة الخزان الداخلي:
الفولاذ المقاوم للصدأ 304/Q345R
العزل:
عزل متعدد الطبقات عالي الفراغ
ضغط التصميم:
0.7 ميجا باسكال
حجم الناقلة:
10000 لتر~35000 لتر
رقم المحور:
0
اللون:
مخصصة
مادة الخزان الداخلي:
الفولاذ المقاوم للصدأ 304/Q345R
العزل:
عزل متعدد الطبقات عالي الفراغ
ضغط التصميم:
0.7 ميجا باسكال
حجم الناقلة:
10000 لتر~35000 لتر
رقم المحور:
0
اللون:
مخصصة
وصف المنتج

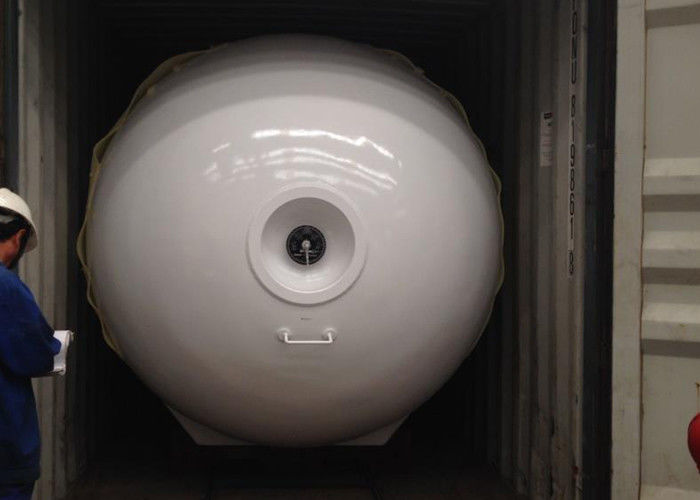

سفينة ناقلة للغاز الطبيعي المسال 20000L في نوع SKD لإعادة تجهيز الشاحنات للغاز الطبيعي السائل

مقطورة خزان الغاز الطبيعي المسال (LNG) أو مقطورة ناقلة (استخدام الولايات المتحدة) أو ناقلة (استخدام المملكة المتحدة) ، هي مقطورة مصممة لنقل الغاز الطبيعي المسال (LNG) هو غاز طبيعي (غالبًا الميثان ، CH4 ،مع بعض خليط من الإيثان C2H6) الذي تم تحويله إلى شكل سائل لتسهيل وسلامة التخزين غير الضغط أو النقلثم يتم تكثيف الغاز الطبيعي إلى سائل بالقرب من ضغط الغلاف الجوي عن طريق تبريده إلى حوالي -162 درجة مئوية (-260 درجة فهرنهايت) ؛ يتم تعيين ضغط النقل الأقصى عند حوالي 25 كيبا (4 psi).لأن الغاز الطبيعي المسال يحقق انخفاضًا أكبر في الحجم من الغاز الطبيعي المضغوط (CNG) بحيث يكون كثافة الطاقة (الحجمية) من الغاز الطبيعي المسال 2.4 مرات أكبر من CNG (في 250 بار) أو 60 في المائة من وقود الديزل. وهذا يجعل الغاز الطبيعي المسال فعالا من حيث التكلفة في النقل البحري على مسافات طويلة ويحظى بشعبية كطاقة نظيفة في هذه السنوات.

سفينة ناقلة للغاز الطبيعي المسال 20000L في نوع SKD لإعادة تجهيز الشاحنات للغاز الطبيعي السائل سفينة الغاز الطبيعي المسال
الأبعاد الإجمالية للسيارة ((ملم) الطول 7498
العرض 2490
الارتفاع (التفريغ)
الأبعاد الإجمالية للقشرة الخارجية ((ملم) الطول 7498
اليوم Φ 2204
الأبعاد الإجمالية للوعاء الداخلي ((ملم) الطول 7049
اليوم Φ 1954
حجم م3 51.55
  الوعاء الداخلي السترة الخارجية
ضغط اختبار التسرب Mpa 0.7 كاشف تسرب طيف الكتلة الهيليوم
صناعة الضغط Mpa 0.7 -صفر1
درجة حرارة التصميم (°C) -196 50
ضغط العمل Mpa 0.7 -صفر1
ضغط الاختبار Mpa 1.495 0.1
نسبة ملء الخزانات 0 1
الكفاءة المشتركة 1 0.85
مادة ناقلة داخلية SUS 304/06CR19NI10 Q345R
سمك القشرة/الرأس مليمتر 8/10 6/8
الفراغ درجة الفضاء المتوسط Pa ≤1x10^-1 الضغط المطلق
تبخر ثابت %/d ≤ 0.21 ((LN2)
نوع العزل الحراري عزل متعدد الطبقات عالية الفراغ
الكتلة الداخلية للناقل   12000
مقياس موقع السائل النوع CYJ-I
النموذج نوع الكرة العائمة
الضغط الاسمي 4 MPA
نطاق المسح 0-1500ملم
صمام الأمان النوع DA22Y-40P
النموذج الداخل الرفع الكامل
الضغط الاسمي PN2.5Mpa
القطر العادي DN25mm
ضغط الافتتاح 0.74 Mpa
السعة ((L) 20000
حجم خزان التخزين: 200000 م3، الغاز الطبيعي المسال: 387.4kg/m3
منشأة خزان
ضغط التصميم 0.7MPa
(انظر المقترحات التقنية)
الـ MAWP 0.92MPa
(انظر المقترحات التقنية)
السعة
الرمز والمواد الفولاذ المقاوم للصدأ 304 / Q345R
الفراغ درجة الفضاء المتوسط Pa ≤1*10^-1 الضغط المطلق
تبخر ثابت %/D ≤0.21 (LN2)
نوع العزل الحراري العزل المتعدد الطبقات عالية الفراغ
نظام التعبئة والتفريغ طريقة التحكم الميكانيكية
إفراز السائل نظام تفريغ سائل واحد جانب المقطورة
صندوق الصمام صناديق الصمام الواحد جانب المقطورة
فالي العلامة التجارية
صمام الطوارئ (المرحلة السائلة) ريغو
صمام الطوارئ ((المرحلة الغازية) ريغو
الـ PRV ريغو
صمام التهوية ريغو
محول السوائل ريغو
محول الغاز ريغو
غطاء محول السائل ريغو
غطاء محول الغاز ريغو
مقياس الضغط ريغو
صمام الزاوية (فيشر)
مقياس الحرارة (ويكا)
مقياس مستوى السائل ريغو
صمامات الكرات (المرحلة السائلة) صمام مودنتيك
صمامات الكرات (المرحلة الغازية) صمام مودنتيك
التعليمات الرئيسية

الغاز الطبيعي المسال (LNG) هو الغاز الطبيعي (غالبًا الميثان ، CH4 ،مع بعض خليط من الإيثان C2H6) الذي تم تحويله إلى شكل سائل لتسهيل وسلامة التخزين غير الضغط أو النقلثم يتم تكثيف الغاز الطبيعي إلى سائل بالقرب من ضغط الغلاف الجوي عن طريق تبريده إلى حوالي -162 درجة مئوية (-260 درجة فهرنهايت) ؛ يتم تعيين ضغط النقل الأقصى عند حوالي 25 كيبا (4 psi).لأن الغاز الطبيعي المسال يحقق انخفاضًا أكبر في الحجم من الغاز الطبيعي المضغوط (CNG) بحيث يكون كثافة الطاقة (الحجمية) من الغاز الطبيعي المسال 2.4 مرات أكبر من CNG (في 250 بار) أو 60 في المائة من وقود الديزل. وهذا يجعل الغاز الطبيعي المسال فعالا من حيث التكلفة في النقل البحري على مسافات طويلة ويحظى بشعبية كطاقة نظيفة في هذه السنوات.

توفر G.E.T Vehicles للعملاء ناقلة نصف مقطورة خفيفة الوزن وذات حجم كبير لنقل الغازات المسالة (LNG) مع 3 محاور وأكثر.يتم استخدام العزل المتعدد الطبقات الفائقة الفراغ لدعم الأجزاء الداخلية من الخزان والخارجي من الخزان؛ معيار ADR الأوروبي ومعايير ASME ، وهو ناقل مثالي لصناعة الخدمات اللوجستية للطاقة.

سلسلة المنتجات: LNG cryogenic liquid trailer، Cryogenic industrial gas trailer، الخ.
وضع العزل الحراري:عزل متعدد الطبقات فائق الفراغ
تكوين قطع الغيار الأصلية:

كينج بين: 3.5 ′′ / 2 ′′ جوست.
معدات الهبوط: معدل سرعة 2 مع حذاء الرمل، النوع: JOST C200T.
تعليق: ميكانيكي مع 11 / 10 / 8/7 ربيع ورقة (W100mm x T12mm لكل ورقة). الخيارات: تعليق بوجي ، تعليق الربيع الهوائي
المحاور: محور مربع بقدرة 12 طن. المورد ونوع: BPW/ FUWA/ SAF/ L1.
الإطارات: 11R22.5 الخيارات: 12R22.5، 315/80R22.5،385/65R22.5 ، العلامة التجارية المثلث ، مصنوعة في الصين.
نظام الفرامل: نظام الفرامل الهوائية المزدوج، صمام الطوارئ Wabco، خيارات: ABS.
النظام الكهربائي: تثبيت كامل 24 فولت مع حزام الأسلاك المكونة من وحدات. 7 أقواس في المقدمة وفقا لمعايير ISO ، NO.1185.
المصابيح الجانبية: العاكسات (البرتقالي)
الأضواء الخلفية: مؤشرات الاتجاه (البرتقالي) / الفرامل (الأحمر) / الإنذار الخلفي (الأبيض).

ضماننا للجودة

نظام الاستقرار

يعمل نظام الاستقرار في GET Vehicles كمراقبة في الوقت الحقيقي لظروف القيادة في السيارة ويتدخل تلقائيًا في الحالات التي تدخل فيها استقرار السيارة في منطقة حرجة.الفرامل الخاصة بها عجلات من أجل مساعدة السيارة العودة إلى ظروف القيادة الآمنة، ومنع الارتداد أو الخروج عن السيطرة.

غاز طبيعي سائل LNG ناقل شاحنة مع 10000L ~ 35000L حجم 0

نظام المحور المرفوع

يمكن لنظام محور الرفع زيادة مسافة القيادة وخفض تكاليف الإطارات بشكل كبير. تشير نتائج الاختبار إلى أن المسافة الإجمالية للإطارات المثبتة على هذا النظام يمكن أن تصل إلى 750000 كم ،مرتين أو أكثر من النظام التقليدي.

غاز طبيعي سائل LNG ناقل شاحنة مع 10000L ~ 35000L حجم 1

تعليق الهواء

بالمقارنة مع التعليقات التقليدية للربع الورق، تعليق الهواء يمكن ضبط مدى ناعمة أو صلبة وارتفاع السيارة، وتوفير أداء محسن من امتصاص الصدمات وسلامة القيادة.

غاز طبيعي سائل LNG ناقل شاحنة مع 10000L ~ 35000L حجم 2
