تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: GET/CIMC
إصدار الشهادات: ISO 9001/TS16949
رقم الموديل: 9403CLX
شروط الدفع والشحن
الحد الأدنى لكمية: 2 وحدة
تفاصيل التغليف: 3 وحدات معبأة أو 2 وحدات معبأة
وقت التسليم: 30 يوم عمل
شروط الدفع: T/T، L/C
القدرة على العرض: 200 وحدة في الشهر
اسم المقطع الدعائي: |
مقطورة نصف مقطورة ذات منصة قابلة للطي |
النموذج: |
9403CLX |
البعد LxWxH: |
13000*2500*3580 مم |
سعة المحور الرئيسي: |
16000 كلغ |
Max. الأعلى. Payload الحمولة: |
40 طن/40000كجم |
قاعدة العجلات: |
6790+1310+1310 |
بروز أمامي / خلفي: |
/2090 |
زاوية الاقتراب/المغادرة(°): |
/14 |
المحور: |
3 مجموعات FUWA اختيارية: BPW SAF |
مُعلّق: |
ميكانيكي نوابض الأوراق، اختياري: غرفة هوائية، تعليق عربة |
Kingpin:: |
JOST 3.5 بوصة (90#)، اختياري: 2 بوصة (50#) |
معدات الهبوط: |
JOST 28T نوع الارتباط سرعة مزدوجة |
نظام الفرامل: |
نظام فرامل مزدوج الدائرة كهرو-هوائي من ماركة WABCO اختياري: ABS،EBS |
إطار العجلة: |
11.00R22.5، اختياري: 11.00R20،12.00R22.5 وما إلى ذلك |
طلب: |
تسليم الحاويات / البضائع العادية / الأنابيب / جذوع الأشجار |
خيارات الطلبات الخاصة: |
سياج من القماش المشمع، منحدر التحميل الخلفي |
اسم المقطع الدعائي: |
مقطورة نصف مقطورة ذات منصة قابلة للطي |
النموذج: |
9403CLX |
البعد LxWxH: |
13000*2500*3580 مم |
سعة المحور الرئيسي: |
16000 كلغ |
Max. الأعلى. Payload الحمولة: |
40 طن/40000كجم |
قاعدة العجلات: |
6790+1310+1310 |
بروز أمامي / خلفي: |
/2090 |
زاوية الاقتراب/المغادرة(°): |
/14 |
المحور: |
3 مجموعات FUWA اختيارية: BPW SAF |
مُعلّق: |
ميكانيكي نوابض الأوراق، اختياري: غرفة هوائية، تعليق عربة |
Kingpin:: |
JOST 3.5 بوصة (90#)، اختياري: 2 بوصة (50#) |
معدات الهبوط: |
JOST 28T نوع الارتباط سرعة مزدوجة |
نظام الفرامل: |
نظام فرامل مزدوج الدائرة كهرو-هوائي من ماركة WABCO اختياري: ABS،EBS |
إطار العجلة: |
11.00R22.5، اختياري: 11.00R20،12.00R22.5 وما إلى ذلك |
طلب: |
تسليم الحاويات / البضائع العادية / الأنابيب / جذوع الأشجار |
خيارات الطلبات الخاصة: |
سياج من القماش المشمع، منحدر التحميل الخلفي |

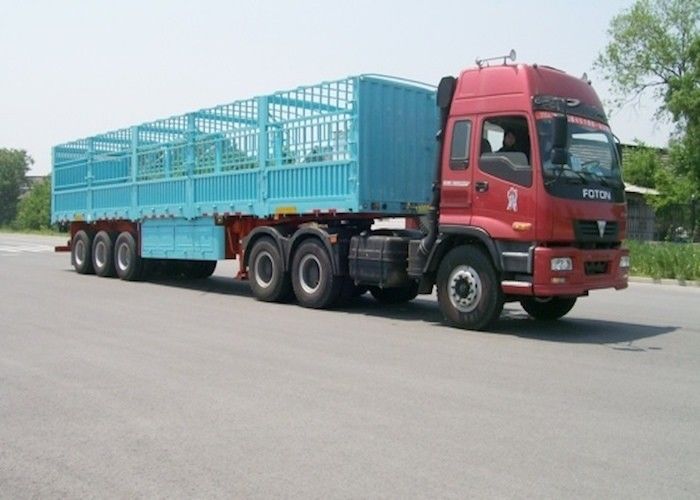

13m 3 محاور إسقاط مقطورة جانبية مع جدار جانبي وسور الشحن للشحنات الضخمة
هيكل الفولاذ:
المواد: يستخدم الفولاذ السبائك المنخفض القوة العالية بقوة الصلبة 350 MPa للشعاع I المطاوئ و 235 MPa في الأجزاء المصنعة الأخرى.
الأرضية: صفيحة فولاذية مربعة سمكها 3 ملم
المقطورات الجانبية هي نوع من المقطورات الجانبية (أو المقطورات الإطارية) مع الجدران الجانبية وسور الشحنات للشحنات السائبة والشحنات الصغيرة المعبأة.نحن نصمم أقفال التواء لجعله يمكن تسليم الحاويات.
1. 360 درجة عرض سريع لسريرنا المسطح المقطورات
2المعلم العام للشاحنات المقطورة ذات السرير المسطح
| 13m 3 محاور إسقاط مقطورة جانبية مع جدار جانبي وسور الشحن للشحنات الضخمة | 9403CLX | ||
| الأبعاد الخارجية الكلية (ملم) | الطول | 13000 | |
| العرض | 2500 | ||
| الارتفاع (التفريغ) | 3580 | ||
| الأبعاد الخارجية للجسم الجانبي للأسفل (ملم) | الطول | 12850 | |
| العرض | 2310 | ||
| الطول | 600+600+600 | ||
| السعة ((L) | |||
| القيمة الإجمالية للدخل ((كيلوغرام) | 47200 | ||
| الوزن الإجمالي للسيارة ((كغ) | 7200 | ||
| الحمولة المسموح بها ((kg) | 40000 | ||
| قاعدة العجلات ((ملم) | 6790+1310+1310 | ||
| مسار العمل ((ملم) | خط المشي في الأمام | ||
| مسار العمل في الخلف | 1820/1820/1820 | ||
| الارتفاع الأمامي / الخلفي ((ملم) | /2090 | ||
| زاوية الاقتراب/الرحيل ((°) | /14 | ||
| الحمولة المسموح بها من غطاء السيارة | 16000 | ||
| المحور | BPW 12T*3 | ||
| سعة المحور في كيلوغرام | /8000/8000/8000 | ||
| الإطارات | 11R22.5*12 | ||
| مادة المقطورة | فولاذ الكربون | ||
| مواد النقل: | البضائع السائبة أو الصناديق الخفيفة | ||
| أقفال التواء | |||
| الغطاء المعزول | النيل | ||
| تعليق | أوراق الربيع | ||
| أوراق الربيع | 8/8/8 | ||
| ملاحظة: | |||
3هيكل الحاويات والهيكل الفولاذي ومكونات المقطورات
| ضوء العربة الرئيسية | عمق: 450 مم (17.7") حزمة أساسية ذاتية التشغيل مع الصلب المقاوم للأسهم المنخفضة عالية القوة مع 350 MPa انتاج حرارة المطاط I-حزمة (Q345) |
||
| أرضية المقطورة المسطحة | 1/8 " (3 مليمتر) سمك ASTM A572 الدرجة 50 لوحة الفولاذ المسجلة خيارات: 1/5 " ( 5mm) |
||
| السكة الحديدية الجانبية | معيار: 1 طبقة من الصفائح المموجة القابلة للإزالة الخيارات: 1طبقتان أو ثلاث طبقات 2طبقة إطار القماش القابل للإزالة |
||
| ربط العقدة العليا | 1/4 ′′ لوحة التقاط مع JOST 2 ′′ قطر مربع النوع الملك دبوس لكل معيار SAE | ||
| دعامة الأمامية المسطحة | قناة U من الصلب الصلب ASTM A572 الدرجة 50 بسطح 7' x ارتفاع 6' x 5/16 سمك فتح، 3/8' صفيحة أعلى | ||
| الدعم الخلفي | قناة U من الصلب الصلب ASTM A572 الدرجة 50 بسطح 7' × ارتفاع 7' × 5/16 سمك مقسم مفتوح ، صفيحة أعلى 3/8' | ||
| المصد الخلفي | خطوة أنبوب مربع 100x100mm (4 ′′ x 4 ′′) مع عقدة عمودية قطعة H ′′ | ||
| القضيب مغلف بالصواري والعصا الرئيسية | |||
| حاوية (تويست لوك) | 8 مجموعات | حاوية 1x40ft وحاوية 2x20ft | |
4. شاسية المقطورة الحاويات و صمامات الأمان
| معدات الهبوط | Jost أو CIMC العلامة التجارية 28T اثنين من سرعات جهاز الهبوط التلسكوبي اليدوي | ||
| يقع مقبض الكرنك على جانب السائق من الهيكل. | |||
| تعليق المقطورة | تعليق مزدوج ميكانيكي مع رباعات 3 أوراق. الخيارات: تعليق الربيع الهوائي ، تعليق البوجي |
||
| المحاور | محاور مربعة 150 ملم (6") بقدرة 13T / 15T / 16T / 20T ، 10 محاور مدفوعة بمركز مع طبل الصلب المصبوب المثبت في الخارج (خيارات ABS) الخيار: نوع القرص المصنع: FUWA ، الخيارات: BPW ، SAF |
||
| عجلات | عجلة القرص الفولاذي، 10 ثقوب ISO، الخيار: حافة من سبيكة الألومنيوم | ||
| الإطارات | إطارات بلا أنابيب، 8.25R15،8.25 آر 2011.00 آر225,12.00 آر225,12.00R20,385/65R22.5،425/65R22.5 المصنع: عملة مزدوجة، مثلث، ميشلين، حجر نار |
||
| نظام الفرامل | مكابح هوائية مزدوجة الخط ، خرطوم SAE ومرفق ، صمام طوارئ WABCO ، خيارات: نظام مكابح ABS | ||
| غرف الفرامل الرباعية T30/30، غرف الفرامل T30 | |||
| أنبوب الهواء الأزرق لـ 3/8 لـ 3/8 لـ أحمر لـ إمدادات، خزانات الهواء 40 لتر | |||
| الكهرباء | إضاءة الـ 12 فولت LED مع سلك التسلسل فيليبس، تلبي معايير DOT و SAE. الجهاز: 7 طرق المقبس SAE القياسية، الصين الأسلاك: كابل كهربائي محمي بواسطة قناة PVC على الإطار الرئيسي |
||
| الرسم | الرش الكهربائي ، أي الطلاء على أساس الماء ، يمكن أن يتم تفكيكه إلى مادة قابلة للذوبان في الماء ، والتي يمكن أن تشكل فيلمًا في الماء ،والسباحة إلى الكهرباء المعاكسة في مجال كهربائي ثابت، وتسقط على سطح الكائن لتشكيل فيلم طلاء | ||
| MISC | علامة GET القياسية، حامل الوثيقة، شريط للضوء، أدوات الطين من الصلب أو المطاط الأسود | ||
| الخيار | نظام ضخ الإطارات (PSI) | ||
5ميزة شاحناتنا
تصميم مخصص
بناء على فهم كامل وتحليل حول بيئة النقل في مختلف المناطق، والإشارة إلى الملايين من المقطوراتنحن نصمم جميع المقطورات بشكل خاص للعملاء المختلفين.
أفضل بناء من الفولاذ
Material choose the High strength low alloy steel with 350 mpa yield strength is used for welded I-beam and 235 mpa in other fabricated parts and the original ALCOA aluminum for the tanks and dry logistic box.
نظام المحور
محور عالي الجودة من العلامة التجارية العالمية من BPW ، SAF إلى الصين العلامة التجارية الشهيرة FUWA ، L1 مع قدرة تحمل قوية من 9T إلى 20T وخيارات ABS لتناسب الطلب الكامل للمتطلبات.
نظام التعليق
تعليق عالي الجودة من العلامة التجارية العالمية من BPW، SAF إلى الصين العلامة التجارية الشهيرة FUWA، L1، من نوع صفيحة الربيع الورقي،نوع الـ bogie إلى نوع Air-Spring ونوع المطاط لتتناسب مع متطلبات مختلفة لشروط توصيل البضائع
الإطارات والأطراف
إطارات عالية الجودة من العلامات التجارية العالمية من ميشيلين، بريدجستون، بيريلي إلى الصين العلامة التجارية نقود مزدوجة، ثلاثي الزاوية، مقترنة مع حواف من الفولاذ إلى الألومنيوم.
نظام مراقبة السلامة
نظام الفرامل العالمي WABCO صمامات مع ABS أو EBS للحفاظ على المقطورات تحت السيطرة في أي حالات.
