تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: GET/CIMC
إصدار الشهادات: ISO 9001/TS16949
رقم الموديل: 9302TD
شروط الدفع والشحن
الحد الأدنى لكمية: 2 وحدة
تفاصيل التغليف: 3 وحدات معبأة أو 2 وحدات معبأة
وقت التسليم: 30 يوم عمل
شروط الدفع: T/T، L/C
القدرة على العرض: 200 وحدة في الشهر
اسم المقطع الدعائي: |
مقطورة شاحنة نصف مقطورة منخفضة |
النموذج: |
9302TD |
البعد LxWxH: |
12955*3000*2620 مم |
أبعاد منصة التحميل: الطول × العرض: |
5500*3000 مم |
Max. الأعلى. Payload الحمولة: |
20440كجم |
قاعدة العجلات: |
9735+1300كجم |
بروز أمامي / خلفي: |
/1275Mm |
زاوية الاقتراب/المغادرة(°): |
/18 |
المحور: |
3 مجموعات FUWA اختيارية: BPW SAF |
مُعلّق: |
ميكانيكي نوابض الأوراق، اختياري: غرفة هوائية، نظام تعليق أرجو بوجي |
Kingpin:: |
JOST 3.5 بوصة (90#)، اختياري: 2 بوصة (50#) |
معدات الهبوط: |
JOST 28T نوع الارتباط سرعة مزدوجة |
نظام الفرامل: |
نظام فرامل مزدوج الدائرة كهرو-هوائي من ماركة WABCO اختياري: ABS،EBS |
إطار العجلة: |
11.00R22.5، اختياري: 11.00R20،12.00R22.5 وما إلى ذلك |
تحميل المنحدر: |
آلية مساعدة زنبركية، اختيارية: منحدر هيدروليكي قابل للطي |
طلب: |
لوجستيات الحاويات، لوجستيات البضائع العامة |
خيارات الطلبات الخاصة: |
أعمدة جانبية لشحنات ذات شكل دائري طويل، جدار حماية أمامي |
اسم المقطع الدعائي: |
مقطورة شاحنة نصف مقطورة منخفضة |
النموذج: |
9302TD |
البعد LxWxH: |
12955*3000*2620 مم |
أبعاد منصة التحميل: الطول × العرض: |
5500*3000 مم |
Max. الأعلى. Payload الحمولة: |
20440كجم |
قاعدة العجلات: |
9735+1300كجم |
بروز أمامي / خلفي: |
/1275Mm |
زاوية الاقتراب/المغادرة(°): |
/18 |
المحور: |
3 مجموعات FUWA اختيارية: BPW SAF |
مُعلّق: |
ميكانيكي نوابض الأوراق، اختياري: غرفة هوائية، نظام تعليق أرجو بوجي |
Kingpin:: |
JOST 3.5 بوصة (90#)، اختياري: 2 بوصة (50#) |
معدات الهبوط: |
JOST 28T نوع الارتباط سرعة مزدوجة |
نظام الفرامل: |
نظام فرامل مزدوج الدائرة كهرو-هوائي من ماركة WABCO اختياري: ABS،EBS |
إطار العجلة: |
11.00R22.5، اختياري: 11.00R20،12.00R22.5 وما إلى ذلك |
تحميل المنحدر: |
آلية مساعدة زنبركية، اختيارية: منحدر هيدروليكي قابل للطي |
طلب: |
لوجستيات الحاويات، لوجستيات البضائع العامة |
خيارات الطلبات الخاصة: |
أعمدة جانبية لشحنات ذات شكل دائري طويل، جدار حماية أمامي |

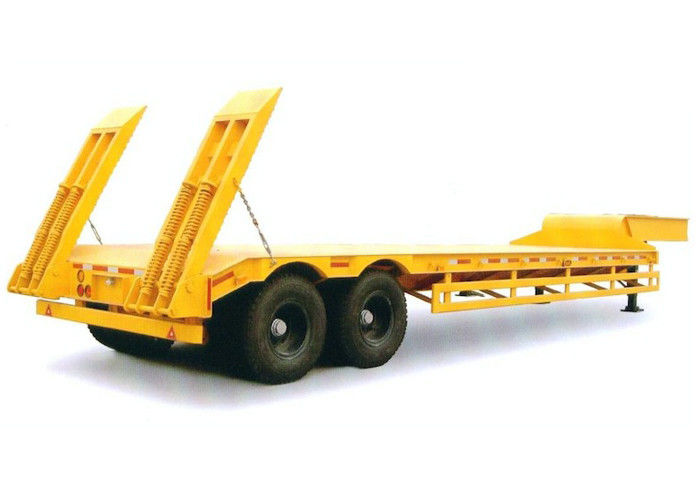

13m 30T عقدة غاز ثابتة (FGN) سرير منخفض نصف مقطورة مع محورين لوسط المدينة نقل الآلات
المقطورة المنخفضة (low-boy في الولايات المتحدة ، low-loader في الإنجليزية البريطانية ، low-bed في غرب كندا وجنوب إفريقيا أو العائمة في أستراليا وشرق كندا) هي نصف مقطورة مع قطرتين في ارتفاع سطح السفينة:واحد بعد رقبة العوز وواحد قبل العجلاتهذا يسمح للسطح أن يكون منخفضا للغاية مقارنة مع المقطورات الأخرى. ويوفر القدرة على حمل حمولات قانونية تصل إلى 12 قدم (3.66 م) ، والتي لا يمكن للمقطورات الأخرى.يستخدم الـ"لاوف بويز" لسحب معدات ثقيلة مثل الجرافاتالمعدات الصناعية الخ
1. 360 درجة عرض سريع لسريرنا المسطح المقطورات
2المعلم العام للشاحنات المقطورة ذات السرير المسطح
|
13m 30T العنق الثابت (FGN) سرير منخفض نصف مقطورة مع محورين لمركز المدينة نقل الآلات |
9302TD | ||
| الأبعاد الخارجية الإجمالية ((ملم) | الطول | 12955 | |
| العرض | 3000 | ||
| الارتفاع ((تفريغ) | 2620 | ||
| أبعاد سطح التحميل ((ملم) | الطول | 5500 | |
| العرض | 3000 | ||
| القيمة الإجمالية للدخل ((كيلوغرام) | 29700 | ||
| الوزن الإجمالي للسيارة ((كغ) | 9260 | ||
| الحمولة المسموح بها ((kg) | 20440 | ||
| قاعدة العجلات ((ملم) | 9735+1300 | ||
| مسار العمل ((ملم) | خط المشي في الأمام | ||
| مسار العمل في الخلف | 2200 | ||
| الارتفاع الأمامي / الخلفي ((ملم) | /1275 | ||
| زاوية الاقتراب/الرحيل ((°) | /18 | ||
| الإطارات | 8.25R20 | ||
| محور | 13T FUWA*2 | ||
| أوراق الربيع | |||
| ملاحظة | |||
3هيكل الفولاذ والمكونات
| الضوء الرئيسي | شعاع رئيسي ذو قوة عالية ذات سبيكة منخفضة من الفولاذ ذو 350 ميجا بايت منخفضة الجودة شعاع I المطاط الساخن ، ASTM A572 الصف 50 أو ما يعادله (Q345) | ||
| أجهزة التشنج | فولاذ سبيكة منخفضة القوة عالية مع 350 MPa تساقط الساخن I-beam، ASTM A572 الدرجة 50 أو ما يعادلها (Q345) | ||
| أرضية المنصة المنخفضة | 1/5 " ( 5 ملم) سمك ASTM A572 الدرجة 50 صفيحة الفولاذ المسجلة | ||
| نوع المنصة المنخفضة | منصة مستقيمة قياسية مع رصيف تحميل الخيار: 1. تصميم التجويف المتوسط 2الإطارات تعرضت للمنصة المستقيمة |
||
| المرفق العلوي | 1/4 ′′ لوحة التقاط مع JOST 2 ′′ قطر مربع النوع الملك دبوس لكل معيار SAE | ||
| رصيف التحميل | القياسية الربيع المساعدة محمولة ميكانيكية منصة تحميل 50T الخيارات: رصيف تحميل هيدروليكي مع مضخة |
||
4. شاسية المقطورة الحاويات و صمامات الأمان
| معدات الهبوط | Jost أو CIMC العلامة التجارية 28T اثنين من سرعات جهاز الهبوط التلسكوبي اليدوي | ||
| يقع مقبض الكرنك على جانب السائق من الهيكل. | |||
| تعليق المقطورة | تعليق مزدوج ميكانيكي مع رباعات 3 أوراق. الخيارات: تعليق الربيع الهوائي ، تعليق البوجي |
||
| المحاور | محاور مربعة 150 ملم (6") بقدرة 13T / 15T / 16T / 20T ، 10 محاور مدفوعة بمركز مع طبل الصلب المصبوب المثبت في الخارج (خيارات ABS) الخيار: نوع القرص المصنع: FUWA ، الخيارات: BPW ، SAF |
||
| عجلات | عجلة القرص الفولاذي، 10 ثقوب ISO، الخيار: حافة من سبيكة الألومنيوم | ||
| الإطارات | إطارات بلا أنابيب، 8.25R15،8.25 آر 2011.00 آر225,12.00 آر225,12.00R20,385/65R22.5،425/65R22.5 المصنع: عملة مزدوجة، مثلث، ميشلين، حجر نار |
||
| نظام الفرامل | مكابح هوائية مزدوجة الخط ، خرطوم SAE ومرفق ، صمام طوارئ WABCO ، خيارات: نظام مكابح ABS | ||
| غرف الفرامل الرباعية T30/30، غرف الفرامل T30 | |||
| أنبوب الهواء الأزرق لـ 3/8 لـ 3/8 لـ أحمر لـ إمدادات، خزانات الهواء 40 لتر | |||
| الكهرباء | إضاءة الـ 12 فولت LED مع سلك التسلسل فيليبس، تلبي معايير DOT و SAE. الجهاز: 7 طرق المقبس SAE القياسية، الصين الأسلاك: كابل كهربائي محمي بواسطة قناة PVC على الإطار الرئيسي |
||
| الرسم | الرش الكهربائي ، أي الطلاء على أساس الماء ، يمكن أن يتم تفكيكه إلى مادة قابلة للذوبان في الماء ، والتي يمكن أن تشكل فيلمًا في الماء ،والسباحة إلى الكهرباء المعاكسة في مجال كهربائي ثابت، وتسقط على سطح الكائن لتشكيل فيلم طلاء | ||
| MISC | علامة GET القياسية، حامل الوثيقة، شريط للضوء، أدوات الطين من الصلب أو المطاط الأسود | ||
| الخيار | نظام ضخ الإطارات (PSI) | ||
5ميزة شاحناتنا
تصميم مخصص
بناء على فهم كامل وتحليل حول بيئة النقل في مختلف المناطق، والإشارة إلى الملايين من المقطوراتنحن نصمم جميع المقطورات بشكل خاص للعملاء المختلفين.
أفضل بناء من الفولاذ
Material choose the High strength low alloy steel with 350 mpa yield strength is used for welded I-beam and 235 mpa in other fabricated parts and the original ALCOA aluminum for the tanks and dry logistic box.
نظام المحور
محور عالي الجودة من العلامة التجارية العالمية من BPW ، SAF إلى الصين العلامة التجارية الشهيرة FUWA ، L1 مع قدرة تحمل قوية من 9T إلى 20T وخيارات ABS لتناسب الطلب الكامل للمتطلبات.
نظام التعليق
تعليق عالي الجودة من العلامة التجارية العالمية من BPW، SAF إلى الصين العلامة التجارية الشهيرة FUWA، L1، من نوع صفيحة الربيع الورقي،نوع الـ bogie إلى نوع Air-Spring ونوع المطاط لتتناسب مع متطلبات مختلفة لشروط توصيل البضائع
الإطارات والأطراف
إطارات عالية الجودة من العلامات التجارية العالمية من ميشيلين، بريدجستون، بيريلي إلى الصين العلامة التجارية نقود مزدوجة، ثلاثي الزاوية، مقترنة مع حواف من الفولاذ إلى الألومنيوم.
نظام مراقبة السلامة
نظام الفرامل العالمي WABCO صمامات مع ABS أو EBS للحفاظ على المقطورات تحت السيطرة في أي حالات.
رصيف التحميل
رصيف تحميل مقوي مع دعم الربيع مجهز في ذيل شبه مقطورة السرير المنخفض.
الخيارات: هيدروليكية أوتوماتيكي رصيف التحميل
