تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: GET/CIMC
إصدار الشهادات: ISO 9001/TS16949
رقم الموديل: 9332TJZDT
شروط الدفع والشحن
الحد الأدنى لكمية: 2 وحدة
تفاصيل التغليف: 3 وحدات معبأة أو 2 وحدات معبأة
وقت التسليم: 30 يوم عمل
شروط الدفع: T/T، L/C
القدرة على العرض: 200 وحدة في الشهر
اسم المقطع الدعائي: |
مقطورة نصفية هيكلية، هيكل حاوية |
النموذج: |
9332TJZDT |
البعد LxWxH: |
12600*2480*1620 مم |
سعة المحور الرئيسي: |
16000 كلغ |
Max. الأعلى. Payload الحمولة: |
33700كجم |
قاعدة العجلات: |
7900+1310 |
بروز أمامي / خلفي: |
/1715 |
زاوية الاقتراب/المغادرة(°): |
/20 |
المحور: |
3 مجموعات FUWA اختيارية: BPW SAF |
مُعلّق: |
ميكانيكي نوابض الأوراق، اختياري: غرفة هوائية، تعليق عربة |
Kingpin:: |
JOST 3.5 بوصة (90#)، اختياري: 2 بوصة (50#) |
معدات الهبوط: |
JOST 28T نوع الارتباط سرعة مزدوجة |
نظام الفرامل: |
نظام فرامل مزدوج الدائرة كهرو-هوائي من ماركة WABCO اختياري: ABS،EBS |
إطار العجلة: |
11.00R22.5، اختياري: 11.00R20،12.00R22.5 وما إلى ذلك |
طلب: |
لوجستيات الحاويات |
خيارات الطلبات الخاصة: |
حامل عمود السجل، جدار الحماية الأمامي، نظام التفريغ الهيدروليكي |
اسم المقطع الدعائي: |
مقطورة نصفية هيكلية، هيكل حاوية |
النموذج: |
9332TJZDT |
البعد LxWxH: |
12600*2480*1620 مم |
سعة المحور الرئيسي: |
16000 كلغ |
Max. الأعلى. Payload الحمولة: |
33700كجم |
قاعدة العجلات: |
7900+1310 |
بروز أمامي / خلفي: |
/1715 |
زاوية الاقتراب/المغادرة(°): |
/20 |
المحور: |
3 مجموعات FUWA اختيارية: BPW SAF |
مُعلّق: |
ميكانيكي نوابض الأوراق، اختياري: غرفة هوائية، تعليق عربة |
Kingpin:: |
JOST 3.5 بوصة (90#)، اختياري: 2 بوصة (50#) |
معدات الهبوط: |
JOST 28T نوع الارتباط سرعة مزدوجة |
نظام الفرامل: |
نظام فرامل مزدوج الدائرة كهرو-هوائي من ماركة WABCO اختياري: ABS،EBS |
إطار العجلة: |
11.00R22.5، اختياري: 11.00R20،12.00R22.5 وما إلى ذلك |
طلب: |
لوجستيات الحاويات |
خيارات الطلبات الخاصة: |
حامل عمود السجل، جدار الحماية الأمامي، نظام التفريغ الهيدروليكي |

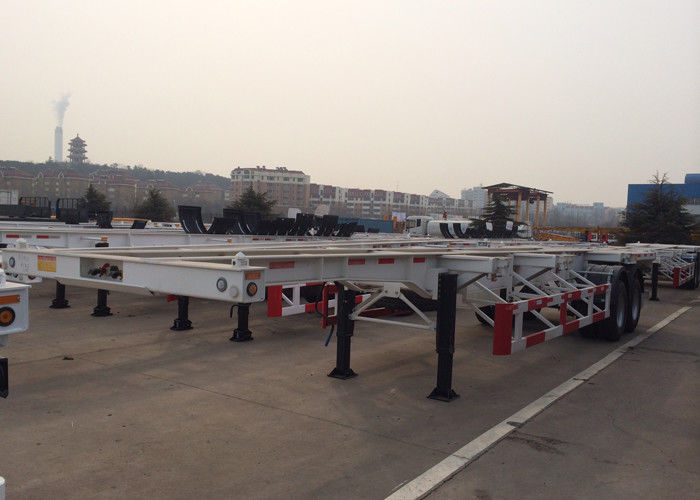

40ft الهيكل العظمي نصف مقطورة مع 2 محورات و إطارات واحدة فائقة للخفيفة والحاويات البضائع القيمة
الهيكل العظمي هو النوع الأكثر شيوعًا من المقطورات لنقل الحاويات (أو هيكل الحاويات) التي يحتوي على وزن خفيف ولكن سعة كبيرة ،بدون أرضية يمكن أن تساعد على تفريغ خزان حاوية. إذا اخترت نوع Gooseneck، يمكن أن تقلل من الفراغ للحصول على جودة أفضل التسليم للحاويات الخطورة خزان والحمولة الحساسة للهزات.
1. 360 درجة عرض سريع من لدينا الهيكل العظمي شبه مقطورة
2المعيار العام للهيكل الحاوية
| 40 قدم الهيكل العظمي نصف مقطورة مع 2 محورات و إطارات واحدة فائقة للخفيفة و حاوية البضائع القيمة | 9332TJZDT | ||
| شاحنة نصف مقطورة عظمية الأبعاد الخارجية الإجمالية ((ملم) |
الطول | 12600 | |
| العرض | 2480 | ||
| الارتفاع (التفريغ) | 1620 | ||
| البعد الخارجي لجسم الجانب الساقط ((ملم) | الطول | ||
| العرض | |||
| الطول | |||
| سعة ناقلات النفط ((L) | |||
| شاحنة نصف مقطورة هيكلية GVW ((kg) | 40000 | ||
| الوزن الإجمالي للسيارة (في كيلوغرام) | 6300 | ||
| الحمولة المسجلة للشاحنة النصفية الهيكلية ((kg) | 33700 | ||
| قاعدة عجلة نصف مقطورة هيكلية ((ملم)) | 7900+1310 | ||
| مسار المقطورة ((ملم) | خط المشي في الأمام | ||
| مسار العمل في الخلف | 2040/2040/2040 | ||
| الارتفاع الأمامي / الخلفي ((ملم) | /1715 | ||
| زاوية الاقتراب/الرحيل ((°) | /20 | ||
| الحمولة المسموح بها من غطاء السيارة | 16000 | ||
| محور المقطورة | BPW 12T*2 | ||
| المقطورات قدرة المحور في كيلوغرام | /8000/8000/8000 | ||
| الإطارات | 425/65R22.5*6 | ||
| مادة المقطورة | فولاذ الكربون | ||
| مواد النقل: | 20'*1+2*20'+1*40 | ||
| قفل التواء الحاوية ISO | 4,8,12 | ||
| الغطاء المعزول للناقل | النيل | ||
| نظام التعليق | أوراق الربيع | ||
| صفيحة الربيع الورقي | 7/7 | ||
| ملاحظة: | |||
3هيكل الحاويات والهيكل الفولاذي ومكونات المقطورات
| ضوء العربة الرئيسية | عمق: 450 مم (17.7") حزمة أساسية ذاتية التشغيل مع الصلب المقاوم للأسهم المنخفضة عالية القوة مع 350 MPa انتاج حرارة المطاط I-حزمة (Q345) |
||
| أرضية المقطورة المسطحة | 1/8 " (3 مليمتر) سمك ASTM A572 الدرجة 50 لوحة الفولاذ المسجلة خيارات: 1/5 " ( 5mm) |
||
| ربط العقدة العليا | 1/4 ′′ لوحة التقاط مع JOST 2 ′′ قطر مربع النوع الملك دبوس لكل معيار SAE | ||
| دعامة الأمامية المسطحة | قناة U من الصلب الصلب ASTM A572 الدرجة 50 بسطح 7' x ارتفاع 6' x 5/16 سمك فتح، 3/8' صفيحة أعلى | ||
| الدعم الخلفي | قناة U من الصلب الصلب ASTM A572 الدرجة 50 بسطح 7' × ارتفاع 7' × 5/16 سمك مقسم مفتوح ، صفيحة أعلى 3/8' | ||
| المصد الخلفي | خطوة أنبوب مربع 100x100mm (4 ′′ x 4 ′′) مع عقدة عمودية قطعة H ′′ | ||
| القضيب مغلف بالصواري والعصا الرئيسية | |||
| حاوية قفل التواء | 8 مجموعات | حاوية 1x40ft وحاوية 2x20ft | |
4. شاسية المقطورة الحاويات و صمامات الأمان
| معدات الهبوط | Jost أو CIMC العلامة التجارية 28T اثنين من سرعات جهاز الهبوط التلسكوبي اليدوي | ||
| يقع مقبض الكرنك على جانب السائق من الهيكل. | |||
| تعليق المقطورة | تعليق مزدوج ميكانيكي مع رباعات 3 أوراق. الخيارات: تعليق الربيع الهوائي ، تعليق البوجي |
||
| المحاور | محاور مربعة 150 ملم (6") بقدرة 13T / 15T / 16T / 20T ، 10 محاور مدفوعة بمركز مع طبل الصلب المصبوب المثبت في الخارج (خيارات ABS) الخيار: نوع القرص المصنع: FUWA ، الخيارات: BPW ، SAF |
||
| عجلات | عجلة القرص الفولاذي، 10 ثقوب ISO، الخيار: حافة من سبيكة الألومنيوم | ||
| الإطارات | إطارات بلا أنابيب، 8.25R15،8.25 آر 2011.00 آر225,12.00 آر225,12.00R20,385/65R22.5،425/65R22.5 المصنع: عملة مزدوجة، مثلث، ميشلين، حجر نار |
||
| نظام الفرامل | مكابح هوائية مزدوجة الخط ، خرطوم SAE ومرفق ، صمام طوارئ WABCO ، خيارات: نظام مكابح ABS | ||
| غرف الفرامل الرباعية T30/30، غرف الفرامل T30 | |||
| أنبوب الهواء الأزرق لـ 3/8 لـ 3/8 لـ أحمر لـ إمدادات، خزانات الهواء 40 لتر | |||
| الكهرباء | إضاءة الـ 12 فولت LED مع سلك التسلسل فيليبس، تلبي معايير DOT و SAE. الجهاز: 7 طرق المقبس SAE القياسية، الصين الأسلاك: كابل كهربائي محمي بواسطة قناة PVC على الإطار الرئيسي |
||
| الرسم | الرش الكهربائي ، أي الطلاء على أساس الماء ، يمكن أن يتم تفكيكه إلى مادة قابلة للذوبان في الماء ، والتي يمكن أن تشكل فيلمًا في الماء ،والسباحة إلى الكهرباء المعاكسة في مجال كهربائي ثابت، وتسقط على سطح الكائن لتشكيل فيلم طلاء | ||
| MISC | علامة GET القياسية، حامل الوثيقة، شريط للضوء، أدوات الطين من الصلب أو المطاط الأسود | ||
| الخيار | نظام ضخ الإطارات (PSI) | ||
5ميزة شاحناتنا
تصميم مخصص
بناء على فهم كامل وتحليل حول بيئة النقل في مختلف المناطق، والإشارة إلى الملايين من المقطوراتنحن نصمم جميع المقطورات بشكل خاص للعملاء المختلفين.
أفضل بناء من الفولاذ
Material choose the High strength low alloy steel with 350 mpa yield strength is used for welded I-beam and 235 mpa in other fabricated parts and the original ALCOA aluminum for the tanks and dry logistic box.
نظام المحور
محور عالي الجودة من العلامة التجارية العالمية من BPW ، SAF إلى الصين العلامة التجارية الشهيرة FUWA ، L1 مع قدرة تحمل قوية من 9T إلى 20T وخيارات ABS لتناسب الطلب الكامل للمتطلبات.
نظام التعليق
تعليق عالي الجودة من العلامة التجارية العالمية من BPW، SAF إلى الصين العلامة التجارية الشهيرة FUWA، L1، من نوع صفيحة الربيع الورقي،نوع الـ bogie إلى نوع Air-Spring ونوع المطاط لتتناسب مع متطلبات مختلفة لشروط توصيل البضائع
الإطارات والأطراف
إطارات عالية الجودة من العلامات التجارية العالمية من ميشيلين، بريدجستون، بيريلي إلى الصين العلامة التجارية نقود مزدوجة، ثلاثي الزاوية، مقترنة مع حواف من الفولاذ إلى الألومنيوم.
نظام مراقبة السلامة
نظام الفرامل العالمي WABCO صمامات مع ABS أو EBS للحفاظ على المقطورات تحت السيطرة في أي حالات.
6. شاحنة ذات صلة مقطورة للخدمات اللوجستية للحاويات
كمصنع ومصدر متخصص في المركبات الخاصة لدينا مجموعة أكبر من خطوط إنتاج شاحنات المقطورات تشمل مئات النماذج من الحاوياتمقطورات الهيكل العظمي إلى مقطورات المافيا ذات الغرض المتبادل، مقطورة مسطحة ، مقطورة جانبية هبوطية ومقطورة حاوية هيدروليكية للشحن إلى حاويات التسليم محملة بالكامل في جميع أنحاء العالم في مئات البلدان.
