تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: GET/CIMC
إصدار الشهادات: ISO 9001/TS16949
رقم الموديل: 9603TD16M
شروط الدفع والشحن
الحد الأدنى لكمية: 2 وحدة
تفاصيل التغليف: 3 وحدات معبأة أو 2 وحدات معبأة
وقت التسليم: 30 يوم عمل
شروط الدفع: T/T، L/C
القدرة على العرض: 200 وحدة في الشهر
اسم المقطع الدعائي: |
مقطورة شاحنة نصف مقطورة منخفضة |
نموذج: |
9603TD16M |
البعد LxWxH: |
16000*3000*3100مم |
أبعاد منصة التحميل: الطول × العرض: |
11500*3000Mm |
Max. الأعلى. Payload الحمولة: |
60 طن/60,000 |
قاعدة العجلات: |
11775+1220+1220مم |
بروز أمامي / خلفي: |
550/1235مم |
زاوية الاقتراب/المغادرة(°): |
/16 |
المحور: |
3 مجموعات FUWA اختيارية: BPW SAF |
مُعلّق: |
ميكانيكي نوابض الأوراق، اختياري: غرفة هوائية، نظام تعليق أرجو بوجي |
Kingpin:: |
JOST 3.5 بوصة (90#)، اختياري: 2 بوصة (50#) |
معدات الهبوط: |
JOST 28T نوع الارتباط سرعة مزدوجة |
نظام الفرامل: |
نظام فرامل مزدوج الدائرة كهرو-هوائي من ماركة WABCO اختياري: ABS،EBS |
إطار: |
11.00R22.5، اختياري: 11.00R20،12.00R22.5 وما إلى ذلك |
تحميل المنحدر: |
آلية مساعدة زنبركية، اختيارية: منحدر هيدروليكي قابل للطي |
طلب: |
لوجستيات الحاويات، لوجستيات البضائع العامة |
خيارات الطلبات الخاصة: |
أعمدة جانبية لشحنات ذات شكل دائري طويل، جدار حماية أمامي |
اسم المقطع الدعائي: |
مقطورة شاحنة نصف مقطورة منخفضة |
نموذج: |
9603TD16M |
البعد LxWxH: |
16000*3000*3100مم |
أبعاد منصة التحميل: الطول × العرض: |
11500*3000Mm |
Max. الأعلى. Payload الحمولة: |
60 طن/60,000 |
قاعدة العجلات: |
11775+1220+1220مم |
بروز أمامي / خلفي: |
550/1235مم |
زاوية الاقتراب/المغادرة(°): |
/16 |
المحور: |
3 مجموعات FUWA اختيارية: BPW SAF |
مُعلّق: |
ميكانيكي نوابض الأوراق، اختياري: غرفة هوائية، نظام تعليق أرجو بوجي |
Kingpin:: |
JOST 3.5 بوصة (90#)، اختياري: 2 بوصة (50#) |
معدات الهبوط: |
JOST 28T نوع الارتباط سرعة مزدوجة |
نظام الفرامل: |
نظام فرامل مزدوج الدائرة كهرو-هوائي من ماركة WABCO اختياري: ABS،EBS |
إطار: |
11.00R22.5، اختياري: 11.00R20،12.00R22.5 وما إلى ذلك |
تحميل المنحدر: |
آلية مساعدة زنبركية، اختيارية: منحدر هيدروليكي قابل للطي |
طلب: |
لوجستيات الحاويات، لوجستيات البضائع العامة |
خيارات الطلبات الخاصة: |
أعمدة جانبية لشحنات ذات شكل دائري طويل، جدار حماية أمامي |

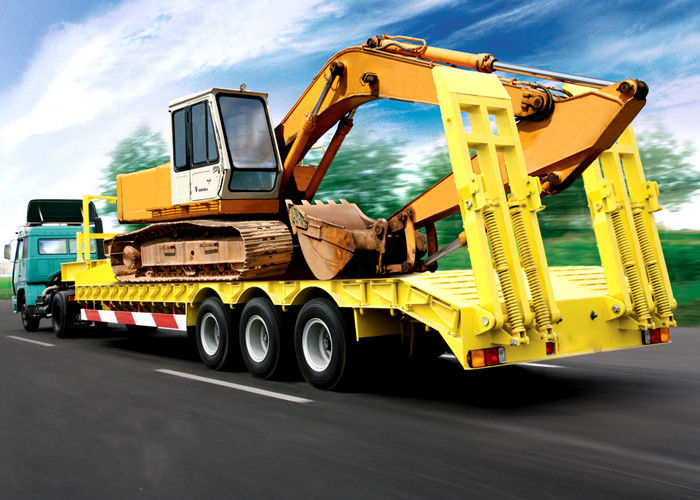

شبه مقطورة ذات سرير منخفض (FGN) ثابتة ذات رقبة أوزة بطول 16 مترًا و 60 طنًا مع 3 محاور للآلات الثقيلة
تُستخدم شبه المقطورات ذات السرير المنخفض بشكل شائع لنقل المركبات الثقيلة مثل الجرارات والحافلات والمركبات ذات الأغراض الخاصة ومركبات السكك الحديدية وآلات التعدين وآلات الغابات وغيرها من البضائع المحملة بشدة.
1. عرض سريع بزاوية 360 درجة لمقطوراتنا ذات السرير المسطح
2. المعلمة العامة لمقطورات الشاحنات ذات السرير المسطح
| شبه مقطورة ذات سرير منخفض (FGN) ثابتة ذات رقبة أوزة بطول 16 مترًا و 60 طنًا مع 3 محاور للآلات الثقيلة | 9603TD16M | ||
| الأبعاد الخارجية الإجمالية (مم) | الطول | 16000 | |
| العرض | 3000 | ||
| الارتفاع (غير محمل) | 3100 | ||
| أبعاد سطح التحميل (مم) | الطول | 11500 | |
| العرض | 3000 | ||
| الوزن الإجمالي للمركبة (كجم) | 72000 | ||
| الوزن الإجمالي للمركبة (كجم) | 12000 | ||
| الحمولة المقدرة (كجم) | 60000 | ||
| قاعدة العجلات (مم) | 11775+1220+1220 | ||
| المداس (مم) | المداس في الأمام | ||
| المداس في الخلف | 2480 | ||
| النتوء الأمامي/الخلفي (مم) | 550/1235 | ||
| زاوية الاقتراب/المغادرة (°) | /16 | ||
| الإطارات | 8.25R20*12 | ||
| المحور | 15T FUWA*3 | ||
| الزنبرك الورقي | 10/10/10 | ||
| ملاحظة | |||
3. الهيكل والمكونات الفولاذية
| العارضة الرئيسية | عارضة رئيسية ملحومة تلقائيًا من الفولاذ منخفض السبائك عالي القوة مع عارضة I مدلفنة على الساخن بقوة خضوع 350 ميجا باسكال، ASTM A572 Grade 50 أو ما يعادلها (Q345) | ||
| الحواف | فولاذ منخفض السبائك عالي القوة مع عارضة I مدلفنة على الساخن بقوة خضوع 350 ميجا باسكال، ASTM A572 Grade 50 أو ما يعادلها (Q345) | ||
| أرضية المنصة المنخفضة | 1/5" (5 مم) سمك ASTM A572 grade 50 لوح فولاذي مُفحص | ||
| نوع المنصة المنخفضة | منصة مستقيمة قياسية مع منحدر تحميل الخيار: 1. تصميم تجويف متوسط 2. منصة مستقيمة مكشوفة للإطارات |
||
| القارنة العلوية | لوحة التقاط 1/4 بوصة مع دبوس الملك من النوع المربع بقطر 2 بوصة من JOST لكل معيار SAE | ||
| منحدر التحميل | منحدر تحميل ميكانيكي قياسي بمساعدة الزنبرك بسعة تحميل 50 طنًا الخيارات: منحدر تحميل هيدروليكي مع مضخة |
||
4. تروس تشغيل هيكل مقطورة الحاوية وصمامات الأمان
| جهاز الهبوط | جهاز هبوط يدوي تلسكوبي بسرعتين من Jost أو CIMC Brand 28T | ||
| يقع مقبض التدوير على جانب السائق من الهيكل. | |||
| نظام تعليق المقطورة | نظام تعليق ترادفي ميكانيكي مع نوابض 3 أوراق. الخيارات: نظام تعليق زنبركي هوائي، نظام تعليق بوجي |
||
| المحاور | محاور مربعة 150 مم (6 بوصات) بسعة 13T/15T/16T/20T، 10 محاور ذات محاور تجريبية مع أسطوانة فولاذية مصبوبة خارجية (خيارات ABS) الخيار: نوع القرص الشركة المصنعة: FUWA، الخيارات: BPW، SAF |
||
| العجلات | عجلة قرص فولاذية، 10 فتحات ISO، ؛ الخيار: حافة من سبائك الألومنيوم | ||
| الإطارات | إطارات بدون أنابيب، 8.25R15,8.25R20,11.00R22.5,12.00R22.5,12.00R20,385/65R22.5,425/65R22.5، الشركة المصنعة: Double Coin، Triangle، Michelin، Firestone |
||
| نظام الفرامل | فرامل هوائية مزدوجة الخط، خرطوم وموصل SAE، صمام طوارئ ترحيل WABCO، الخيارات: نظام فرامل ABS | ||
| حجرات فرامل زنبركية T30/30، حجرات فرامل T30 | |||
| أنبوب هواء أزرق 3/8 بوصة للتحكم و 3/8 بوصة أحمر للتوريد، خزانات هواء 40 لترًا | |||
| كهربائي | إضاءة LED OPTRONICS 12 فولت مع ضفيرة أسلاك ختم القالب من Phillips، تلبي معايير DOT و SAE. المقبس:: مقبس 7 اتجاهات معيار SAE، الصين الأسلاك: كابل كهربائي محمي بأنبوب PVC على الإطار الرئيسي |
||
| الطلاء | الرش الكهربائي، أي الطلاء المائي، يمكن أن يتحلل إلى مادة تشكيل فيلم قابلة للذوبان في الماء والتي يمكن أن تشكل فيلمًا في الماء، وتسبح إلى القطب الكهربائي المقابل في مجال كهربائي مباشر، وتترسب على سطح الجسم لتشكيل فيلم طلاء | ||
| متنوع | الحصول على علامات قياسية، وحامل المستندات، وشريط الرؤية، ورفارف الطين الفولاذية أو المطاطية السوداء | ||
| الخيار | عداد المسافات، نظام نفخ الإطارات PSI | ||
5. ميزة مقطوراتنا شبه الحاوية
تصميم مخصص
بناءً على الفهم والتحليل الكاملين لبيئة النقل في مختلف المناطق، بالإشارة إلى ملايين الخبرات في إنتاج المقطورات وحالة العميل الخاصة، نقوم بتصميم جميع المقطورات بشكل خاص لعملاء مختلفين.
أفضل بناء فولاذي
تختار المادة الفولاذ منخفض السبائك عالي القوة بقوة خضوع 350 ميجا باسكال للاستخدام في العارضة I الملحومة و 235 ميجا باسكال في الأجزاء المصنعة الأخرى والألومنيوم الأصلي ALCOA للخزانات وصندوق الخدمات اللوجستية الجاف.
نظام المحور
محور عالي الجودة من العلامة التجارية العالمية BPW، SAF TO China العلامة التجارية الشهيرة FUWA، L1 مع قدرة تحمل قوية من 9T إلى 20T وخيارات ABS لتناسب الطلب الكامل للمتطلبات.
نظام التعليق
نظام تعليق عالي الجودة من العلامة التجارية العالمية BPW، SAF TO China العلامة التجارية الشهيرة FUWA، L1، من نوع لوحة الزنبرك الورقي، نوع بوجي إلى نوع الزنبرك الهوائي والنوع المطاطي ليناسب المتطلبات المختلفة لحالة تسليم البضائع
الإطارات والحافات
إطارات عالية الجودة من العلامة التجارية العالمية MICHELIN، BRIDGESTONE، PIRELLI إلى العلامة التجارية الصينية DOUBLE COIN، TRI-ANGLE، إلى جانب الحافات من الفولاذ إلى الألومنيوم.
نظام التحكم في السلامة
نظام فرامل العلامة التجارية العالمية WABCO Valves مع ABS أو EBS للحفاظ على المقطورات تحت السيطرة في أي حالات.
منحدر التحميل
منحدر تحميل مُقوى مع دعم زنبركي مُجهز في ذيل شبه المقطورة ذات السرير المنخفض.
الخيارات: منحدر تحميل أوتوماتيكي هيدروليكي
